重型横梁托盘式货架

  1. 名称: 横梁式托盘货架
  2. 承重: 2T以上
  3. 规格: 根据客户提供数据制定
  4. 层板:
  5. 材质: Q235冷轧钢板

产品详情

Product details

托盘式货架、横梁式货架,由立柱、横梁及其他附件组成。单元货架每层载荷可达4T;货物置于托盘之上,由叉车进行存储作业,存放方便灵活。横梁之上可铺设钢层板、木板、网片层板等。

适用范围广泛,应用于制造、物流、配送、仓储超市等各领域,常见在高位仓库、自动化立体仓库中利用。空间利用率高,是最流行、最经济的一种货架形式

产品工艺

product process

货架立柱:由专用C型结构冲孔而成,孔距75mm。

货架层板:采用冷轧钢板按所需尺寸四边折弯成型,立柱与横梁通过速扣卡销连接

原材料→冲孔→冷轧成型→定尺、平头→焊接→校正→表面喷塑→包装→成品

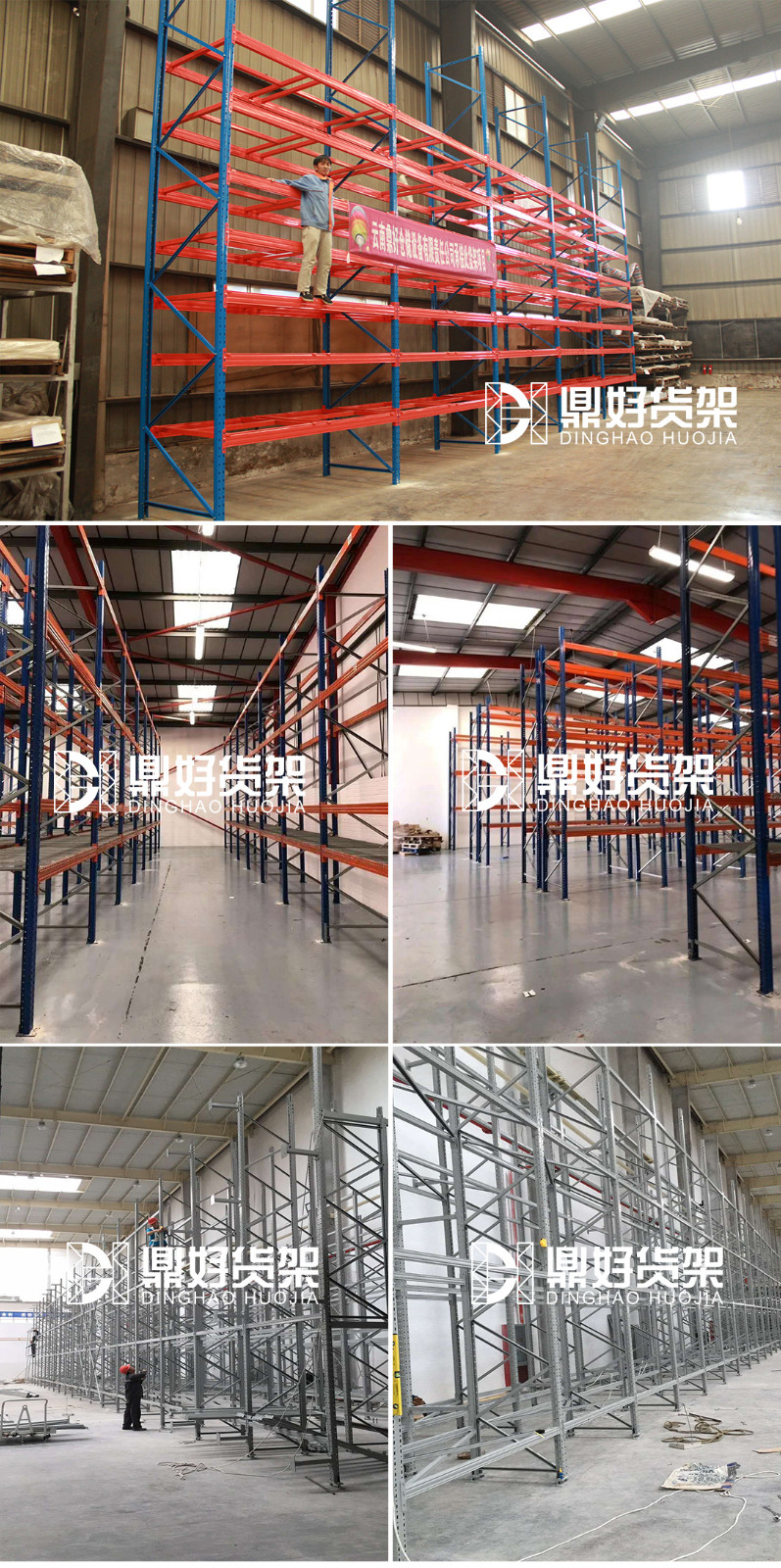

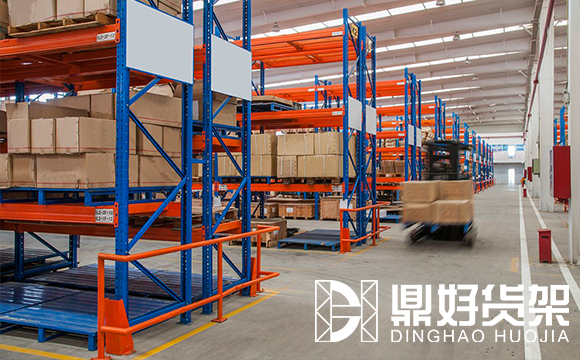

产品图

product picture

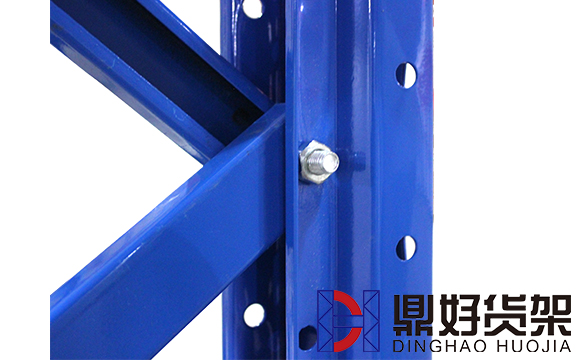

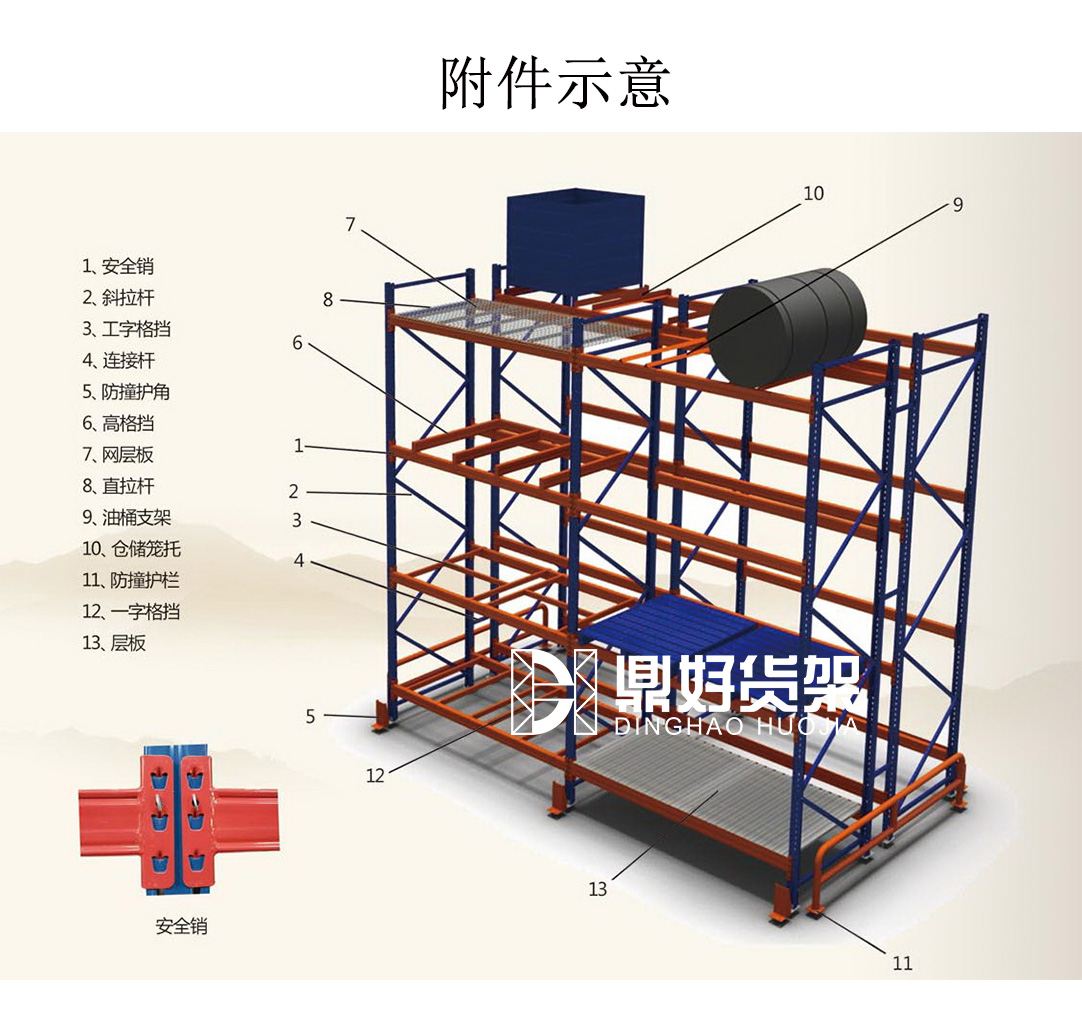

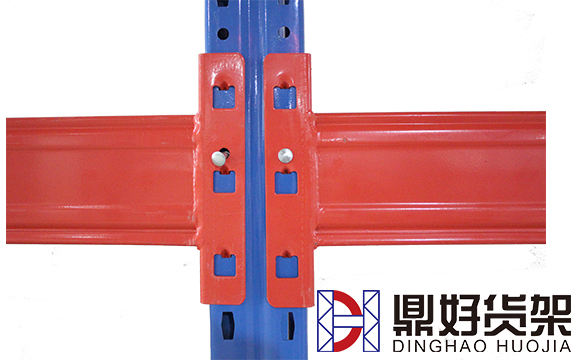

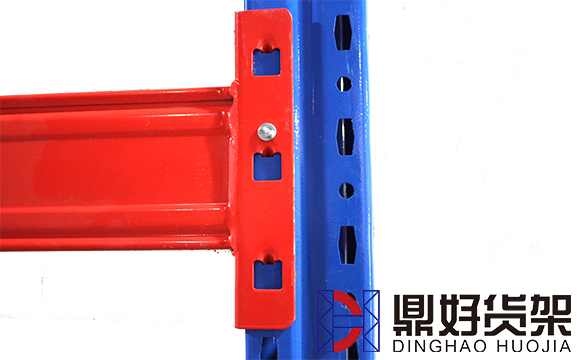

 重型横梁式货架是目前使用最为广泛的货架类型,具有较强的通用性,可适应各种类型的货物,可按货物尺寸要求调解横梁高度。重型横梁式货架主要由立柱、横梁、横撑、斜撑以及自锁螺栓组装而成。横梁与立柱的连接多采用机械式的锁扣结构,可随意拆装组合。横梁采用特制的冷轧P型闭口梁;该结构具有简单可靠、重量轻、承载力强、造价低的特点;柱卡与立柱连接时配有特殊设计安全销,可以确保横梁在外力撞击下不会脱落。可根据存储单元集装设备的特性加装如:隔档、钢层板(木层板)、金属丝网层、仓储笼导轨、油桶架等功能性附件。根据用户实际使用情况:托盘载重要求、托盘尺寸、仓库实际空间、叉车实际提升高度,可提供不同规格的横梁式重型货架以供客户选择。

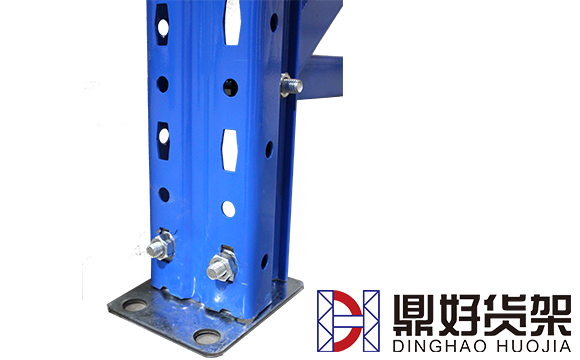

  重型横梁式货架一般采用冷轧异型钢制作,立柱由80(90)x60(70)Ω型钢表面冲菱形孔而成,横梁由80x50-100x50-120x50-140x50-160x50抱焊梁连接挂件而成,一般用托盘代替层板方便叉车搬运。层载重1吨到5吨的设计,表面静电喷塑,防水防锈防腐蚀能力更强,安全系数高,插接式组合,不需要用螺丝和焊接,组装非常方便,充分利用空间面积,提供仓储能力。
重型横梁式货架的优点:
1、重型横梁式货架结构简单、安全可靠,可任意调整组合;安装、拆卸方便灵活。
2、立柱由热轧板折出多个角度而成, 具有惯性矩大、 层载能力强、 抗冲击性能强的特点,每层最大层载在相对设计下可达5000kg/层。
3、横梁式重型货架属于托盘货架类,托盘货架的可塑型非常大, 在托盘货架基础上搭建模具货架、阁楼货架、立体库货架等还可做成特殊的油桶货架等。
4、可以增加立柱护脚、防撞杆,防止叉车碰撞;为了层载更安全 还可在横梁上安置横梁搁挡、层板、网片跨梁等附属设施。
5、横梁式重型货架造价低,安装和操作都很方便,查找货位容易,适用于任何搬运工具。
6、具有100%的货物任意拣选特性。搬运机械如叉车等可到达任意货位进行存储作业,存储作业方便、快捷!
7、单元货架跨度一般在4m以内,深度在1.5m以内,低、高位仓库货架高度一般在12m以内,超高位仓库货架高度一般在30m以内(此类仓库基本均为自动化仓库,货架总高由若干段12m以内立柱构成)。
8、能够以75mm的整数倍自由调节每层层高。
